685nm 25mW Red TEM00 Laser Coupled SM Fiber Output Module Type FL-685-25-SM-M20
光源にはF-P型半導体レーザーチップを採用し、専門設計の駆動回路と温度制御回路による温度制御により、レーザーの安全な動作を確保しています。幅広い波長範囲、安定した出力、シングルモードファイバー出力、優れたスポット品質（LP01モード）を備えています。豊富な波長選択、調整可能な出力、狭いスペクトル線幅、操作の簡便さ、高い安全性といった特徴を備えており、光ファイバーセンシング、光デバイス試験、半導体試験、マシンビジョン試験などに幅広く応用できます。
[Features]
1. Excellent spot quality
2. Spectral and power stability
3. Module or desktop package
[Applications]
1. Light spot indication
2. Imaging
3. Device testing
[Specifications]
|
Parameters
|
Unit
|
Typical value
|
Remarks
|
|
Model
|
--
|
FL-685-25-SM-M20
|
|
|
Working Wavelength
|
nm
|
685
|
|
|
Wavelength Accuracy
|
nm
|
±5
|
|
|
Working Mode
|
--
|
CW
|
Continuous light
|
|
Output Power
|
mW
|
25
|
Customizable
|
|
Power Adjustment Range
|
--
|
10~100%
|
|
|
Short-term Stability (15 minutes)
|
dB
|
≤ ±0.02
|
Equivalent≤±0.5%
|
|
Long-term Stability (8 hours)
|
dB
|
≤ ±0.05
|
Equivalent≤±1.2%
|
|
Pigtail Type
|
--
|
Corning 630HP SM fiber
|
L=1m
|
|
Pigtail Connector Type
|
--
|
FC/APC
|
|
|
Electrical and Environmental Parameters
|
Desktop Type
|
Module Type
(Current product)
|
|
Control Method
|
Touch screen/RS232 serial communication
|
RS232 serial communication
|
|
Communication Interface
|
DB9 Female
(Default not include)
|
DB9 Female
|
|
Power Supply
|
AC 100~240V
|
DC 5V, 3A
|
|

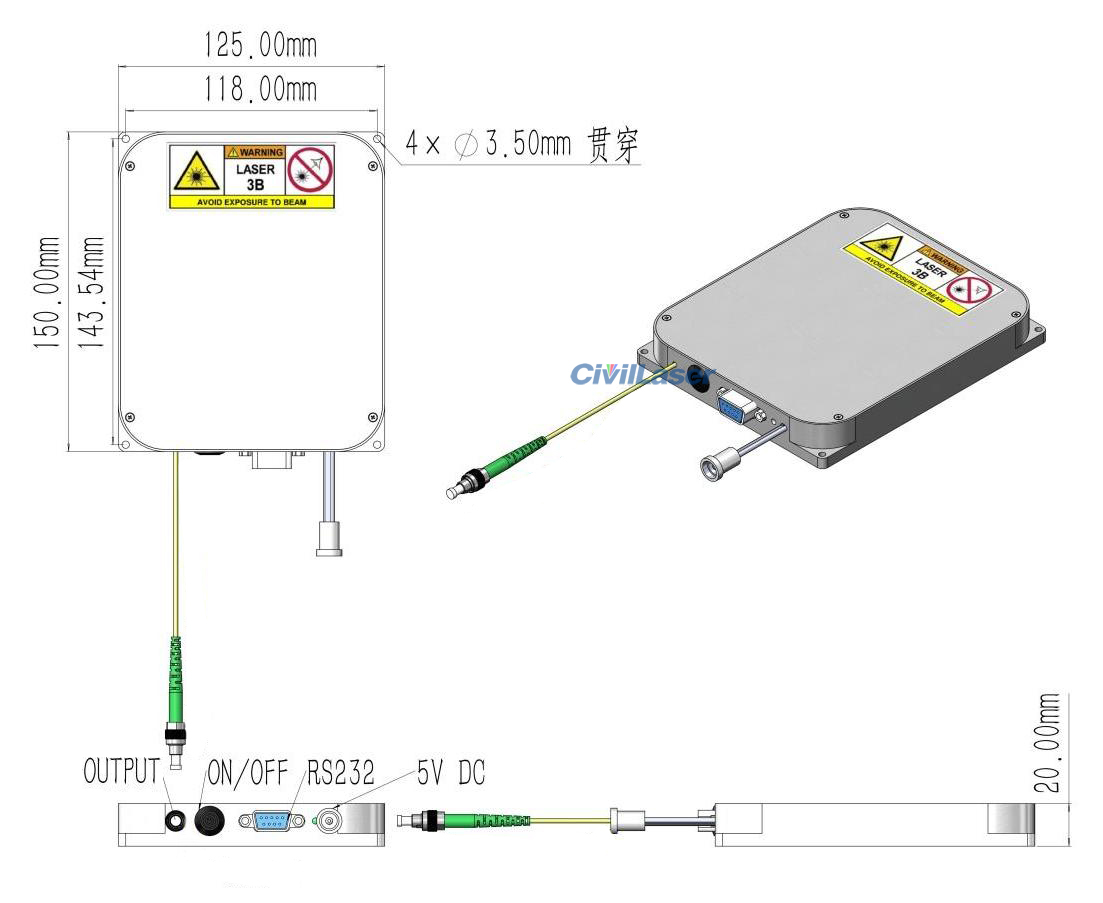

Size
|
255(W)×285(D)×115(H)mm
|
125(W)×150(D)×20(H)mm
|
|
Operating Temperature Range
|
-5~+35°C
|
|
Operating Humidity Range
|
0~70%
|
